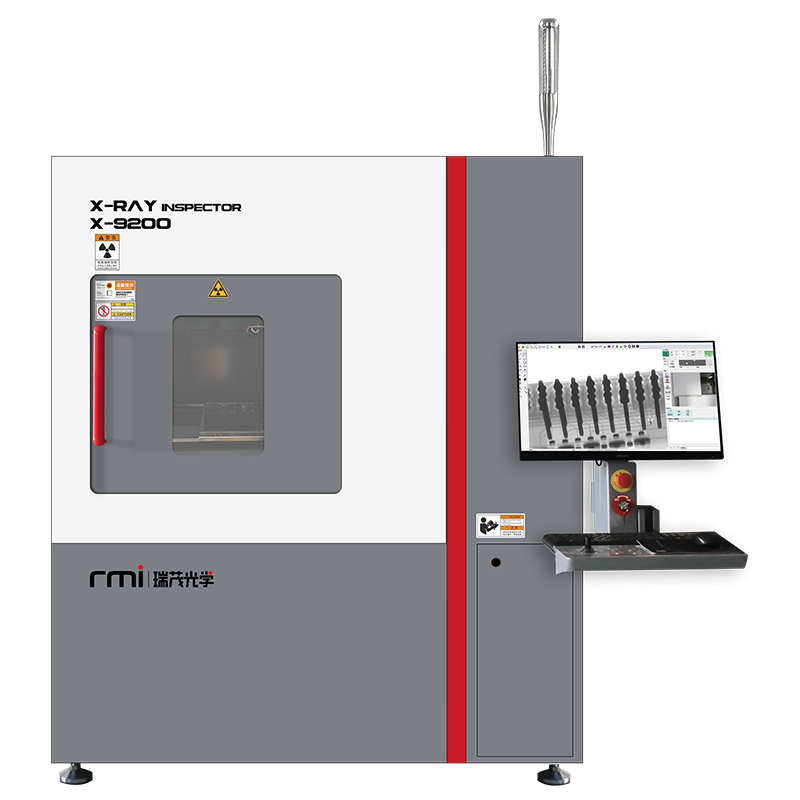

X-9200其大尺寸载物台(1700*1000mm)可容纳多种大尺寸样品进行X-RAY检测,其适合大批量自动检测的特点深受客户喜爱,较广泛应用于LED硬灯条检测。
Product Introduction
功能 | CNC程序:自动批量检测样品不同位置 |
阵列功能:自动批量检测位置固定、间距相同样品 | |
气泡测量:一键测量气泡大小、空洞率 | |
长度、宽度测量:测量部分检测区域长度、宽度 | |
可视化导航界面:检测位置精准定位 | |
模拟颜色:更好观察检测图像 | |
优势 | 自动 ON/OFF X-RAY光管批量检测样品 |
搭配130KV滨松X-RAY光管,检测精度达3um | |
高分辨率数字X-RAY平板,1644*1648px 图像更清晰 | |
几何放大400,系统放大1500X | |
1200*710mm载物台可容纳大量各种尺寸样品 | |
可选载物台360°旋转检测样品 | |
半自动的NG/OK产品检测 | |
允许360°旋转观测 |
Product Introduction
Model: | X-9200 |
X-ray 光管类型 | 封闭式 |
空间分辩率(um) | 3um |
光管电压(KV) | 130KV |
光管电流(uA) | 300uA |
放大倍率 | 几何放大400,系统放大1500X |
数字平板探测器分辩率 | 1644*1648像素 |
数字平板探测器密度值 | 14bit (16348) |
图像速度 | 30(FPS) |
平板旋转角度 | 60° |
载物台尺寸 | 1200*710mm |
X-Y行程 | 1250*1000mm |
检测范围 | 1200* 680mm |
机器尺寸 | 1400*1670*1920mm(L*W*H) |
机器重量 | 1850KG |
操作系统 | WINDOWS 10 |
电源/功率 | AC110-220V 50-60HZ 1200W |
辐射安全测试 | <1 uSV/H |
